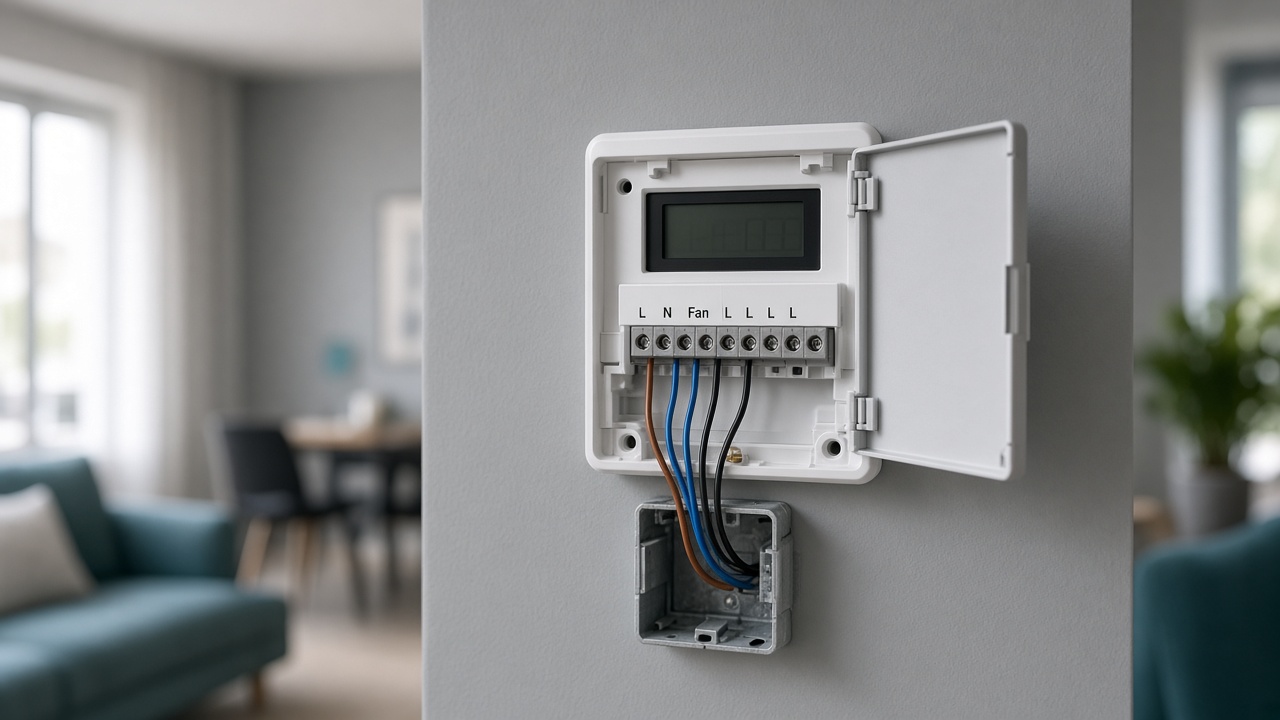

نقشه سیمکشی ترموستات داکت اسپلیت
بهروزرسانی: شهریور ۱۴۰۵
قبل از اینکه سیمی به ترموستات وصل شود، بگویید دستگاه داکت اسپلیت است یا فن کویل. نقشه این دو یکی نیست. این صفحه نقشه عمومی داکت است، نه کاتالوگ یک برند. برای خرید مدل سازگار بروید به ترموستات داکت اسپلیت. اگر فنکویل دارید این مطلب مال شما نیست؛ بروید به ترموستات فن کویل.
هشدار: سیمکشی کار تکنسین است. برق را از فیوز قطع کنید. حدس از روی رنگ سیم همسایه کافی نیست. اگر پلاک یا عکس ترمینال را ندارید، با ۰۲۱۸۸۸۴۹۰۰۲ تماس بگیرید.
اول نوع دستگاه، بعد سیم
داکت اسپلیت یونیت داخلی سقفی، کانال و یونیت خارجی دارد. ترموستات باید فن داخلی، فرمان کمپرسور و در خیلی از مدلها کویل آبگرم را جدا ببیند.
فن کویل کمپرسور واحد ندارد. آنجا داستان شیر برقی و دو لوله یا چهار لوله است. اگر هنوز فرق را نمیدانید، تفاوت ترموستات داکت و فن کویل را بخوانید و سیم را دست نزنید.
برند داکت، ایران رادیاتور یا الجی یا گرین، رنگ سیم را عوض میکند. اول سیستم را مشخص کنید، بعد برند.
نقشه عمومی؛ فاز، نول، دور فن، کمپرسور، آبگرم
تقریباً همه ترموستاتهای داکت خانگی در ایران با برق ۲۲۰ کار میکنند. بعضی پروژهها ۲۴ ولت میخواهند. ولتاژ غلط یعنی سوختن برد در همان دقیقه اول.
شش گروه سیم را روی دیوار انتظار داشته باشید. اسم پایه در هر برند فرق دارد؛ کار سیم یکی است.
- فاز: تغذیه ترموستات
- نول: برگشت تغذیه
- دور کم فن
- دور متوسط فن
- دور زیاد فن
- فرمان کمپرسور یا یونیت خارجی
- در مدلهای آبگرم: خروجی شیر یا کویل گرم
داکت تکدور ممکن است بهجای سه دور، یک خط فن یا دیمر داشته باشد. داکت اینورتر گاهی خروجی خشک یا پروتکل جدا میخواهد. نقشه سهدور را روی اینورتر کپی نکنید.
گرمایش اگر هیتپمپ باشد، همان مسیر کمپرسور وارد حالت گرم میشود. اگر کویل آبگرم جدا باشد، باید خروجی آبگرم روی ترموستات موجود باشد. نبود این خروجی یعنی زمستان فن میچرخد و باد گرم نمیآید.
رنگ سیم راهنماست، سند نیست
در خیلی از واحدها فاز قرمز یا قهوهای است، نول آبی است، و دور فنها رنگهای جدا دارند. این قرارداد کارخانه نیست. روی پلاک یونیت داخلی و پشت ترموستات قبلی را بخوانید.
اگر ترموستات قبلی هست، قبل از باز کردن از ترمینال عکس بگیرید. شماره پایه و رنگ را روی همان عکس بنویسید. بدون این عکس، وصل مجدد حدس است.
سنسور دمای ترموستات روی خود پنل است. سیم سنسور جدا فقط وقتی معنا دارد که کاتالوگ همان مدل سنسور خارجی بخواهد.
اشتباههای پرتکرار
وصل کردن مدل ۹ پایه فنکویل به داکت. جایی برای کمپرسور یا آبگرم کم میآید.
وصل کردن مدل ۱۲ پایه داکت به فنکویل. سیم اضافه میماند و تکنسین آن را به شیر میچسباند.
جابهجا کردن نول و دور فن. فن یکسره کار میکند یا اصلاً روشن نمیشود.
وصل کردن فرمان کمپرسور به خط فن. یونیت خارجی با هر لمس دکمه ضربه میخورد.
نصب روبهروی آفتاب یا بالای شوفاژ. نقشه درست است، دما غلط خوانده میشود.
اگر مدل شما هانیول T6861 است
نقشه پایه به پایه همان مدل را اینجا تکرار نمیکنیم. آن را در آموزش نصب ترموستات هانیول T6861 ببینید. خرید همان مدل از صفحه محصول T6861 است؛ نسخه ۱۲ پایه برای داکت.
کلایماست داکت، مثل Prossimo 4310B، نقشه خودش را دارد. ظاهر شبیه هانیول، پایه شبیه هانیول نیست.
چطور به تکنسین کمک کنید
- پلاک داکت را عکس بگیرید.
- از پشت ترموستات فعلی، قبل از باز کردن، عکس بگیرید.
- بگویید گرمایش هیتپمپ است یا آبگرم.
- تعداد دور فن را بگویید.
- بگویید توکار است یا روکار و قوطی ۷ در ۷ دارد یا نه.
همین پنج مورد را به ۰۲۱۸۸۸۴۹۰۰۲ بفرستید تا مدل اشتباه خریداری نشود. نصب بعد از خرید درست، کوتاه میشود.
سؤالات پرتکرار
نقشه یک برند را برای همه داکتها میشود استفاده کرد؟
خیر. این صفحه نقشه عمومی است. هر مدل کاتالوگ خودش را میخواهد.
فاز و نول را جابهجا وصل کنیم چه میشود؟
برد ممکن است بسوزد. برق را قطع کنید و کار را به تکنسین بدهید.
سه دور فن را چطور بشناسیم؟
روی پلاک داکت یا پشت ترموستات قبلی معمولاً کم، متوسط و زیاد جدا نوشته شده است. حدس نزنید.
فنکویل دارم؛ این صفحه به کارم میآید؟
خیر. به ترموستات فن کویل بروید.
بعد از سیمکشی دستگاه یکسره کار میکند. چرا؟
اغلب پایه فن و کمپرسور عوضی است، یا مدل ۹ پایه روی داکت نشسته است. برق را قطع کنید و عکس ترمینال را بفرستید.
جمعبندی
سیمکشی ترموستات داکت اسپلیت از فاز و نول شروع میشود، بعد دور فن، بعد کمپرسور، بعد آبگرم اگر باشد. مدل فنکویل را اینجا وصل نکنید. برای خرید به ترموستات داکت اسپلیت بروید. برای نصب T6861 به آموزش نصب T6861 بروید. مشاوره: ۰۲۱۸۸۸۴۹۰۰۲.
